| 产品特性：高品质 | 是否进口：否 | 产地：江苏南京 |
| 加工定制：是 | 品牌：南京佰盛荣 | 型号：BSR9591 |
| 额定电压：220V | 额定电流：5A |

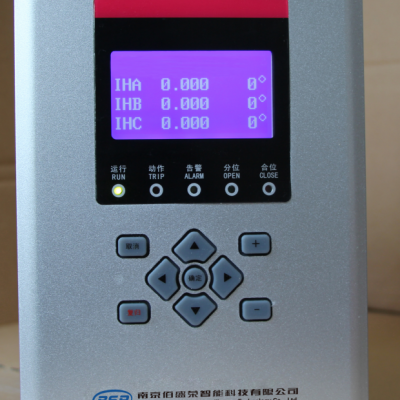

BSR9590_发电机保护装置
产品概述
BSR9590_发电机保护装置集成了发电机全套电量保护和非电量保护功能，主保护和非电量保护共用一台装置，后备保护设置和操作回路共用一台装置，接地保护单独一台装置。一套完整的发电机保护由BSR9591_发电机主（差动）保护装置、BSR9592_发电机后备保护装置、BSR9593_发电机接地保护装置、BSR9594_发电机综合测控装置组屏配置可很方便的满足中小型发电机配置要求。
应用范围
BSR9590_发电机保护装置主要适用于100MW及以下容量的中、小型发电机系统的保护，保护范围包括：发电机内部及发电机外部的短路故障、励磁变（或励磁机）和短引线。
装置能够方便的满足电厂综合自动化系统的要求。
技术特点/优势
◆采用全密封式结构，具有良好的抗震、防尘性能
◆小型化设计，体积小，重量轻，外形美观，安装方便
◆采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强
◆全汉化液晶显示，人机界面清晰易懂，操作整定极为方便
◆装置供电电源、控制回路均为交直流两用
◆具有RS485总线串行通信口，并集成了MODBUS标准通信规约
◆具有事件顺序记录功能，可记录150条事件，数据掉电不丢失
◆具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持
◆外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能
◆具有完整的断路器操作回路
◆***功耗
1．功能配置
功能 | 系列 | BSR9591 |
保护功能 | 差动速断 | √ |
比率差动 | √ | |
TA断线 | √ | |
非电量保护 | √ | |
遥测 遥信 | 高低压侧电流 | √ |
11路遥信量 | √ | |
事 件 记 录 | 保护事件 | √ |
告警事件 | √ | |
遥信变位事件 | √ | |
操作记录事件 | √ | |
事故变位次数统计 | √ | |
控 制 | 就地/远方分、合闸 | √ |
远方定值修改 | √ | |
远方保护投/退 | √ | |
通讯 | RS485或以太网 | RS485 (标配)、以太网(选配) |
2.6非电量保护
装置有五路非电量跳闸开入，装置收到上述信号后直接启动信号继电器发信，同时经过整定的延时启动跳闸。非电量保护可以通过保护控制投退选择跳闸还是仅告警。
3．装置整定
装置整定包括软压板、装置定值和装置参数等三方面。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
3.1 装置软压板整定
序号 | 软压板 | 序号 | 软压板 |
1 | 差动速断保护 | 9 | |
2 | 比率差动保护 | 10 | |
3 | 非电量1 | 11 | |
4 | 非电量2 | 12 | |
5 | 非电量3 | 13 | |
6 | 非电量4 | 14 | |
7 | 非电量5 | 15 | |
8 | 16 |
注：1.软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。
3.2 装置定值整定
序号 | 名称 | 整定范围 | 步长 | 备注 |
1 | 差动保护 | 差动速断投退 | 0:退出 1:投入 | |
2 | 比率差动投退 | 0:退出 1:投入 | ||
4 | TA断线闭锁投退 | 0:退出 1:投入 | ||
5 | 差动速断定值 | 0.5～99.99A | 0.01A | |
6 | 比率差动定值 | 0.5～99.99A | 0.01A | |
7 | 比率差动制动系数 | 0.01～0.7 | 0.01 | |
9 | 非电量保护 | 非电量1信号跳闸或告警控制 | 0:退出 1:跳闸 2：告警 | |
10 | 非电量1信号延时定值 | 0～99.99s | 0.01s | |
11 | 非电量2信号跳闸或告警控制 | 0:退出 1:跳闸 2：告警 | ||
12 | 非电量2信号延时定值 | 0～99.99s | 0.01s | |
13 | 非电量3信号跳闸或告警控制 | 0:退出 1:跳闸 2：告警 | ||
14 | 非电量3信号延时定值 | 0～99.99s | 0.01s | |
15 | 非电量4信号跳闸或告警控制 | 0:退出 1:跳闸 2：告警 | ||
16 | 非电量4信号延时定值 | 0～99.99s | 0.01s | |
17 | 非电量5信号跳闸或告警控制 | 0:退出 1:跳闸 2：告警 | ||
18 | 非电量5信号延时定值 | 0～99.99s | 0.01s |
3.3 装置参数整定
序号 | 名称 | 范围 | 步长 | 缺省值 | |
1 | 装置级管理 | 装置通讯地址 | 1～99 | 1 | 1 |
2 | 装置操作口令 | 0～99 | 1 | 99 | |
3 | 波特率 | RS485波特率设置 | 0～65535 | 1 | 注1 |
4 | 开关 延时 | 开入遥信确认时间 | 5～999ms | 1ms | 10ms |
5 | 遥跳保持时间 | 5～999ms | 1ms | 100ms | |
6 | 遥合保持时间 | 5～999ms | 1ms | 120ms | |
9 | 电动机机端TA变比 | 1～9999 | 1 | ||
电动机末端TA变比 | 1～9999 | 1 | |||
10 | 电动机额定电流 | 1～9999 | 100 |
注： 1: “RS485波特率设置”的含义为BTL=□□□□□,共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通讯方式。
BSR9591装置背板图
