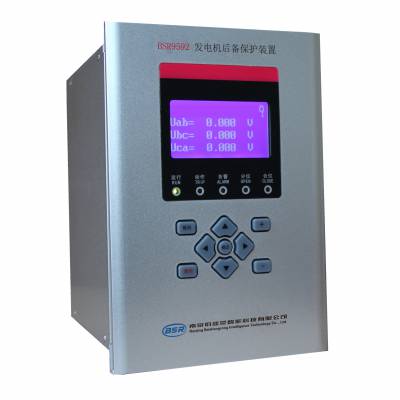

BSR9592_发电机后备保护装置

产品概述

BSR9590_发电机保护装置集成了发电机全套电量保护和非电量保护功能，主保护和非电量保护共用一台装置，后备保护设置和操作回路共用一台装置，接地保护单独一台装置。一套完整的发电机保护由BSR9591_发电机主（差动）保护装置、BSR9592_发电机后备保护装置、BSR9593_发电机接地保护装置、BSR9594_发电机综合测控装置组屏配置可很方便的满足中小型发电机配置要求。

应用范围

BSR9590_发电机保护装置主要适用于100MW及以下容量的中、小型发电机系统的保护，保护范围包括：发电机内部及发电机外部的短路故障、励磁变（或励磁机）和短引线。

装置能够方便的满足电厂综合自动化系统的要求。

技术特点/优势

◆采用全密封式结构，具有良好的抗震、防尘性能

◆小型化设计，体积小，重量轻，外形美观，安装方便

◆采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

◆全汉化液晶显示，人机界面清晰易懂，操作整定极为方便

◆装置供电电源、控制回路均为交直流两用

◆具有RS485总线串行通信口，并集成了MODBUS标准通信规约

◆具有事件顺序记录功能，可记录150条事件，数据掉电不丢失

◆具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

◆外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能

◆具有完整的断路器操作回路

◆***功耗

1．功能配置

2．保护功能

2.1 两段式过流保护

本装置设置两段过流保护,各段的投退控制定值可独立控制各段的投入与退出。投退控制定值取值含义为：

0:退出, 1～3:投入--1:纯过流，2:低压闭锁过流，3：复压闭锁过流

过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。

当装置检测出TV断线时，经电压闭锁或方向闭锁的过流保护受TV断线检测投退控制定值控制，详见本章有关母线TV断线闭锁功能。

2.1.1低压闭锁过流

采用线电压闭锁方式，任***电压小于低电压闭锁定值，低压闭锁条件满足，开放本相的各段过流保护。

2.1.2复压闭锁过流

投入复合电压闭锁的任一段过流保护的电流元件起动后，才计算复合电压闭锁元件。线电压小于低电压闭锁定值，或负序电压大于负序电压闭锁定值，复合电压闭锁元件动作，开放各相的各段过流保护。

2.2 负序过流保护

本装置设置两段负序过流保护，负序过流保护主要反应转子表层的过负荷。

Ⅰ段控制定值取值含义如下：

0:退出，1：跳闸

Ⅱ段控制定值I22nf取值含义如下：

0:退出，1：跳闸，2：告警

其中负序过流Ⅱ段可通过反时限控制字定值选择该段采用定时限还是反时限特性. 负序Ⅱ段反时限控制取值含义如下：

0：定时限，1：***反时限

根据国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本装置采用其标准反时限特性方程中的***反时限特性方程(extreme IDMT.)：

为电流基准值，取负序过流Ⅱ段定值I22；为时间常数，取负序过流Ⅱ段时间定值tI22。

2.3 过负荷保护

装置过负荷保护投退控制定值的取值含义为：

0:退出, 1～2:投入--1:跳闸, 2:告警

过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入；过负荷告警只需投入控制字就可以产生告警事件。

2.4 零序过流保护

零序过流保护反映发电机匝间短路时零序电流的大小。本装置设置零序过流保护，可以通过投退控制定值整定为告警和跳闸。投退控制定值取值含义为：

0:退出, 1～2:投入--1:跳闸, 2:告警

零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.5 过电压保护

装置设有过电压保护，电压取自母线PT电压。过电压保护设有投退控制定值，取值含义如下：

0：退出，1：跳闸，2：告警

当max(UAB、UBC、UCA)大于整定值，过电压保护经整定延时动作。

过电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.6 低电压保护

装置设有低电压保护，电压取自母线PT电压。低电压保护设有投退控制定值，取值含义如下：

0：退出，1：跳闸，2：告警

当线电压均小于整定值，低电压保护经整定延时动作。

低电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.7 纵向零序电压保护

零序电压保护反应发电机匝间短路时纵向基波零序电压的大小。“零序”电压取自机端专用电压互感器的开口三角绕组，此互感器中性点和发电机中性点通过高压电缆相连。零序电压投退控制字取值含义为：

0:退出, 1:跳闸, 2:告警

零序电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.8 高频保护

装置设有高频保护，频率测量取自相电压UA。高频保护设有投退控制定值，取值含义如下：

0：退出，1：跳闸，2：告警

当UA大于40V且频率大于整定值，高频保护经整定延时动作。

高频保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.9 低频保护

装置设有低频保护，频率测量取自相电压UA。低频保护设有投退控制定值，取值含义如下：

0：退出，1：跳闸，2：告警

当UA大于40V且频率小于整定值，低频保护经整定延时动作。

低频保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.10逆功率保护

装置设有逆功率保护，主要用于保护汽轮机，当主汽门误关闭或机炉保护动作关闭主汽门而出口断路器未跳闸时，发电机变为电动机运行，要从电网吸收有功功率，这种工况会造成汽机事故。在保护数据里显示逆功率的值。

逆功率保护设有投退控制定值，取值含义如下：

0：退出，1：跳闸，2：告警

当逆功率的值大于整定定值时，经整定延时动作。

逆功率保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入。

2.11失磁保护

失磁保护的目的是防御发电机励磁回路故障引起的异步运行。当机端阻抗满足下式，且低电压元件或负序电压元件开放时，失磁保护动作，其中Z为机端测量阻抗。

|Z+j(XA+XB)/2|<|j(XA-XB)/2|

失磁保护投退控制字取值含义为：

0:退出, 1:投入

失磁保护设置TV断线闭锁、低电压和负序电压闭锁，以防TV断线或机端发生短路时失磁保护误动，并经延时躲过振荡。失磁保护设置两个时限，I时限动作于解列灭磁，II时限动作于全停。

失磁保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护才投入。动作特性见下图。

（2）失磁保护整定

XA=0.5Xd’, Xd’为发电机暂态电抗；XB=Xd，Xd为发电机同步电抗。上述电抗均为标幺值，定值整定时应将其转换成有名值，即以标幺值乘上基准值。延时按躲过系统振荡周期整定，一般取1～1.5S。负序电压闭锁元件按躲过正常运行时的不平衡电压整定。低电压元件开放元件按躲过正常运行时的***线电压整定。

2.12系统异常工况报警及闭锁功能

2.12.1 母线TV断线报警

满足下述任一项，装置经延时10s发母线TV断线报警信号。

⑴ 三相线电压小于0.1Un时，任一相电流>0.04In

⑵ 负序电压U2>8V。

2.12.2 母线TV断线闭锁有关功能

母线TV断线时，可由TV断线检测投退控制定值选择闭锁行为。

退出电压闭锁元件时，装置不必接入母线电压，整定为0，不检查TV断线。

整定为1，母线TV断线时闭锁相关的电压元件：相间低电压闭锁元件和负序电压闭锁元件，投入该元件的保护被闭锁。

整定为2，母线TV断线时开放相关的电压元件：相间低电压闭锁元件和负序电压闭锁元件，投入该元件的保护开放。

2.12.3 跳合位异常报警

TWJ和HWJ同时为1或0时，经延时报警。

3．装置整定

装置整定包括软压板、装置定值和装置参数等三方面。

整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。

3.1 装置软压板整定

注：1.软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。

3.2 装置定值整定

3.3 装置参数整定

注： 1: “RS485波特率设置”的含义为BTL=□□□□□,共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通讯方式。

2: “CT一次电流额定值”和“PT一次电流额定值”为0时的测量值显示为二次侧的值。

3: “系统控制字”为选择保护装置功能的控制，一般情况下都使用默认值，在没有特别提示的情况下都不需要修改，各种型号的装置的系统控制字应该不一样。

BSR9592装置背板图
