| 产品特性：弧光保护 | 品牌：佰盛荣 | 系列：BSR9300 |
| 型号：BSR9300-ARC | 产地：江苏南京 | 规格：BSR9300-ARC |
| 主要下游平台：电气成套厂 | 主要销售地区：全球 | 原产国/地区：中国南京 |
| 额定电压：220V | 额定电流：*** |

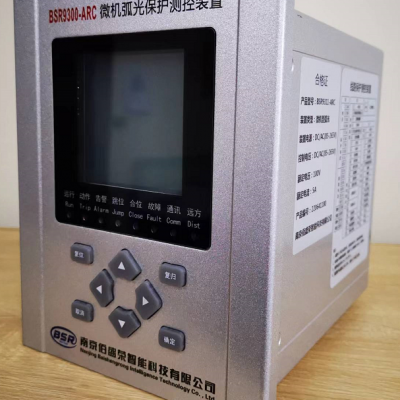

BSR930-ARC微机电弧光保护测控装置
高压电气设备的各种短路故障和接地故障常伴有电弧光，电弧光产生巨大的压力和温升，会对电气设备与人身安全造成严重伤害。
电弧光故障的影像照片
电弧光产生的原因很多，包括误入带电间隔，误操作隔离开关，误带地线合闸，误将检修工具遗漏在设备内，接线错误，设备老化、机械磨损、过电压、小动物（尤其是老鼠）、灰尘及环境腐蚀使绝缘降低等因素。
电弧光的危害性很大，会使电气设备内部温度和压力迅速增加。弧光中心的温度能达到20,000℃，超过太阳表面温度的3倍，铜排、铝排、电缆着火甚至气化，压力上升导致电气设备爆炸。弧光冲击波以300m/s的速度爆发，摧毁沿途的其它设备，使事故范围扩大化。对人身而言，高温会灼伤皮肤、强光会刺伤眼睛、爆破音振会损伤耳膜及肺脏，伤亡非常严重。
电弧光故障的危害程度取决于电弧光电流的大小及持续时间，电弧光产生的能量I2t与故障持续时间t成指数规律快速上升。越早切除故障，弧光的危害越低。
IEC 62271-200 Ed. 2.0的附录AA***100ms电弧燃烧时间作为中压开关柜的电弧故障防护标准。即当开关柜发生内部故障，如果在100ms以内切除故障，开关设备及附近人员的损害较小。考虑到裕度及开关柜质量的差异，一般认为在75ms内将弧光故障切除即能有效降低故障的危害。
电力系统110kV及以上电压等级的设备都配置有零延时保护，能快速的切除故障；35kV及以下电压等级的母线通常不配置独立的母差保护装置，借助变压器后备保护装置的过流保护来切除母线故障；由于选择性的要求，该过流保护带有延时，一般0.3s～2s。较长的延时使得35kV及以下电压等级的母线故障切除滞后、破坏性严重。
35kV及以下电压等级的出线通常配置过流速断，保护装置的动作时间一般在30ms左右。有些间隙性的弧光故障，初期的电流不大，达不到速断定值，只有在故障发展变严重之后保护装置才能跳闸；由于任由故障发展，丧失了及早切除故障的良机，事故后果更为严重。
35kV及以下电压等级的出线间隔多，设备质量参差不齐，运行环境恶劣，操作频繁，发生故障的几率大（据统计，每年有几百面中低压柜烧毁，有时还有人身伤亡，损失巨大），迫切需要解决电弧光故障切除时间过长的问题。
南京佰盛荣智能科技有限公司在吸收国内外***技术的基础上，自主研发出技术***、可靠性高、适用性强的BSR930-ARC微机电弧光保护测控装置。装置采用弧光和保护电流双判据，具有可靠性高、保护动作速度快的特点（装置出口总时间小于5ms、故障切除总时间可控制在75ms以内），可以***的缩短电弧光故障的切除时间、降低电弧光对设备的损坏、减少设备的停运时间，能更快的恢复供电，更能大幅度降低电弧光对人身的伤害。装置既可以独立作为常规继电保护装置使用，也可同时实现弧光保护功能配置方案灵活；满足电力行业用户的特殊选择性和完备性要求，适应可靠性、经济性的不同要求。
2、主要功能：
2.1 保护功能
序号 | 保护名称 | 动作方式 |
01 | 速断 | 退出/投跳 |
02 | ***速断 | 退出/投跳/投信 |
03 | 过电流 | 退出/投跳/投信 |
04 | 重合闸 | 退出/投入 |
05 | 过流加速保护 | 退出/前加速/后加速 |
06 | 过负荷保护 | 退出/投信/投跳 |
07 | 零序过流保护 | 退出/投信/投跳 |
08 | 零序过压保护 | 退出/投信/投跳 |
09 | 负序一段保护 | 退出/投信/投跳 |
10 | 负序二段保护 | 退出/投信/投跳 |
11 | 过压保护 | 退出/投信/投跳 |
12 | 低压保护 | 退出/投信/投跳 |
13 | 失压保护 | 退出/投信/投跳 |
14 | 充电保护 | 退出/投信/投跳 |
15 | 低周减载保护 | 退出/投信/投跳 |
16 | 低压减载保护 | 退出/投信/投跳 |
17 | 轻瓦斯保护 | 退出/投信/投跳 |
18 | 重瓦斯保护 | 退出/投信/投跳 |
19 | 高温保护 | 退出/投信/投跳 |
20 | 超高温保护 | 退出/投信/投跳 |
21 | PT断线检测 | 退出/投信 |
22 | CT断线检测 | 退出/投信 |
23 | 弧光保护1 | 退出/投跳 |
24 | 弧光保护2 | 退出/投信 |
25 | 弧光保护3 | 退出/投信 |
26 | 控制回路断线 | 退出/投信 |
2.2 遥测功能
? 测量电流：Ia、Ib、Ic
? 母线电压：Uab、Ubc、Uca
? 零序电流：3I0
? 零序电压：3U0
? 频率：F
? 功率：P、Q
? 功率因数：cosФ；
2.3 控制功能
? 断路器开关的就地分闸、合闸；
? 断路器开关的遥控分闸、合闸；
辅助功能：
? 运行指示：装置运行正常时，“运行”指示灯有规律的闪烁；
? 装置异常：自检出错，装置面板“故障”指示灯亮起；
? 装置告警：电流、电压达到设定的初始值并保持到设定的时间；
? 装置跳闸：电流、电压达到设定跳闸值并保持到设定时间；
? 分合指示：开关状态的分合位指示；
? 事件记录：可以记录12条动作报告，24条开入报告，12条遥信报告，24条自检报告，24条运行报告；
? 在线修改：“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存；
? 通讯功能：装置具有两路串口RS485通讯及两路以太网通讯方式。也可外接模块转化为以太网、光纤通讯和无线通讯。
3、技术指标
技术参数 | 指 标 | |
额定参数 | 供电电源 | DC/AC(110V&220V)或者DC48V |
交流电流 | ***或1A（订货时注明） | |
交流电压 | 100V或380V（订货时注明） | |
交流频率 | 45~65Hz (自适应) | |
功率消耗 | 直流回路 | ≤5W |
交流电压 | <0.5VA/相（额定220V时） | |
交流电流 | <0.5VA/相（额定***时） <0.lVA/相（额定1A时） | |
测量精度 | 电压\电流 | 1级 |
频率 | 0.02Hz | |
P、Q COSΦ | 2级 | |
遥信 分辨率 | ＜2ms | |
电度积 分精度 | 2 级 | |
接点容量 | 跳合闸 常开接点 | ***，DC220V（吸合） |
信号出口 常开接点 | ***，DC220V（吸合） | |
开关量 输入 | 空接点输入，导通电流<10mA | |
热稳定性 | 2倍 额定电流 | 可持续运行 |
10倍 额定电流 | 可运行10秒 | |
40倍 额定电流 | 可运行1秒 | |
工作环境 | 环境温度 | -10℃~55℃ |
相对湿度 | 5~95% | |
大气压力 | 86~106KPa | |
通讯 | RS485 | 通讯速率9.6~115.2kbps可调 支持双网，通讯介质支持屏蔽双绞线 |
抗干扰性能 | 静电放电 抗扰度 | GB/T14598.14-1998（idt IEC255-22-2） 严酷等级：IV |
电磁场辐射抗扰度 | GB/T14598.9-1995（idt IEC255-22-3） 严酷等级：III | |
脉冲群 抗扰度 | GB/T14598.13-1998（idt IEC255-22-1） 严酷等级：III | |
快速瞬变 抗扰度 | GB/T14598.10-1996（idt IEC225-22-4） 严酷等级：IV | |
机械性能 | 振动 | GB/T11287 严酷等级为1级的振动耐久能力 |
GB/T11287严酷等级为1级的振动响应能力 | ||
冲击 | GB/T14537严酷等级为1级的冲击耐久能力 | |
GB/T14537严酷等级为1级的冲击响应能力 | ||
碰撞 | GB/T14537酷等级为1级的抗碰撞能力 | |
湿热性能 | GB7261第21章规定的湿热试验 | |
遵循标准 | GB/T14598.13-1998(idt IEC255-22-1)量度继电器和保护装置电气干扰试验***篇：1MHz脉冲群干扰试验 | |
GB/T14598.14-1998（idt IEC255-22-2）量度继电器和保护装置电气干扰试验***篇：静电放电试验 | ||
GB/T14598.9-1995（idt IEC255-22-3）量度继电器和保护装置的电气干扰试验第三篇：辐射电磁场干扰试验 | ||
GB/T14598.10-1996（idt IEC255-22-4）量度继电器和保护装置电气干扰试验第四篇：快速瞬变干扰试验 | ||
其他标准满足DL478-92《静态继电保护及安全自动装置通用技术条件》 | ||
重量 | <3kg |
4、指示灯及按键
5、外观及开孔尺寸
图1：装置的外形尺寸图
图2：安装开孔尺寸图
图3 装置背板端子图
图4 弧光探头安装图
6、弧光传感器
弧光传感器是探测弧光的光感应元件。不发生电弧光故障时，光强度大幅度增加，弧光传感器将光信号转换成电信号传送给主控单元或者弧光扩展单元。弧光传感器接线无极性。弧光传感器安装在开关柜内相关部位，监视那些脆弱而又重要部件。如开关柜商埠母线间隔，开关柜下部CT和PT部件，电缆连接头等。在传感器的前方 ，其灵敏度几乎不便变。而在传感器背面，灵敏度会有所下降。
BSR-ARC/T紫外电弧光传感探头，是针对弧光光谱特性，采用特殊光学材料、高分子共混掺杂工艺、光学透镜技术设计的，可过滤掉可见光干扰的弧光探测传感探头。BSR-ARC/T可以快速检测到超过240度范围内发生的电弧光，并通过光纤传入控制设备，实现毫秒级别快速切断故障，避免引发严重后果。
BSR-ARC/T 产品特点
? 可检测紫外光，对可见光不响应。
? 探测范围广，检测角度范围超过240度。
? 可靠性高。
? 光谱响应带宽：280nm~400nm。
? 标准ST光纤接口。
? 工作温度：-50~85 ℃。
BSR-ARC/T角度响应典型特性曲线
BSR-ARC/T光谱响应典型特性曲线
BSR-ARC/T 尺寸及开孔尺寸图（开孔尺寸为：直径9.5圆孔）
