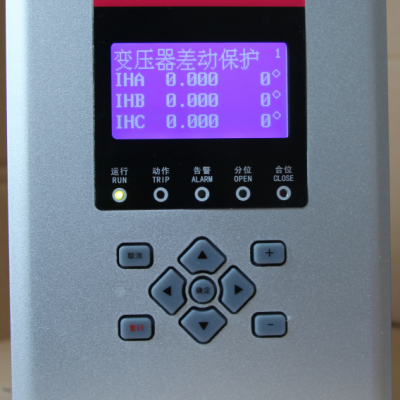

BSR9571_变压器差动保护装置.

产品概述

BSR9571_变压器差动保护装置具备差动速断保护及带或不带二次谐波制动的复式比率差动保护，可用于三侧差流输入的场合（三圈变），具有对一次设备电压电流模拟量和开关量的完整强大的采集功能，配备标准RS485和以太网通讯口，并通过合理配置实现三圈主变差动保护、两圈主变差动保护、两圈配变差动保护、非电量保护等保护和测控功能；

应用范围

BSR9571_变压器差动保护装置适用于110kV及以下的各电压等级的主变压器内部短路故障。

技术特点/优势

◆高性能的数字滤波算法

◆二次谐波复合逻辑制动原理

◆采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

◆合理的人机界面

◆完善的事故分析功能

◆***功耗

1．功能配置

功能	系列	BSR9571
保护功能	差动速断	√
比率差动	√
二次谐波制动	√
TA断线	√
非电量保护	√
遥测遥信	高低压侧电流	√
11路遥信量	√
事件记录	保护事件	√
告警事件	√
遥信变位事件	√
操作记录事件	√
事故变位次数统计	√
远方定值修改	√
远方保护投/退	√
通讯	RS485或以太网	RS485 (标配)、以太网(选配)

2.6非电量保护

装置有6路非电量跳闸开入，分别定义为本体重瓦斯开入、超高温跳闸、轻瓦斯跳闸、油温高跳闸、压力释放跳闸和有载调压瓦斯跳闸，装置收到上述信号后直接启动信号继电器发信，同时经过整定的延时启动跳闸。非电量保护可以通过保护控制投退选择跳闸还是仅告警。装置还配置了油位低和油位高2路非电量告警保护。

3．装置整定

装置整定包括软压板、装置定值和装置参数等三方面。

整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。

3.1 装置软压板整定

序号	软压板	序号	软压板
1	差动速断保护压板	9
2	比率差动保护压板	10
3	重瓦斯保护压板	11
4	超高温保护压板	12
5	轻瓦斯保护压板	13
6	温度高保护压板	14
7	压力释放保护压板	15
8	有载调压瓦斯压板	16

注：1.软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。

3.2 装置定值整定

序号	名称	整定范围	步长	备注
1	差动保护	差动速断投退	0:退出 1:投入
2	比率差动投退	0:退出 1:投入
3	二次谐波闭锁投退	0:退出 1:投入
4	TA断线闭锁投退	0:退出 1:投入
5	差动速断定值	0.5～99.99A	0.01A
6	比率差动定值	0.5～99.99A	0.01A
7	比率差动制动系数	0.01～0.7	0.01
8	二次谐波闭锁定值	0.01～1	0.01
9	非电量保护	重瓦斯信号跳闸或告警控制	0:退出 1:跳闸 2：告警
10	重瓦斯信号延时定值	0～99.99s	0.01s
11	超高温信号跳闸或告警控制	0:退出 1:跳闸 2：告警
12	超高温信号延时定值	0～99.99s	0.01s
13	轻瓦斯信号跳闸或告警控制	0:退出 1:跳闸 2：告警
14	轻瓦斯信号延时定值	0～99.99s	0.01s
15	温度高信号跳闸或告警控制	0:退出 1:跳闸 2：告警
16	温度高信号延时定值	0～99.99s	0.01s
17	压力释放跳闸或告警控制
18	压力释放延时定值	0～99.99s	0.01s
	有载调压瓦斯跳闸或告警控制	0:退出 1:跳闸 2：告警
	有载调压瓦斯延时定值	0～99.99s	0.01s

3.3 装置参数整定

序号	名称	符号	范围	步长	缺省值
1	装置级管理	装置通讯地址	1～99	1	1
2	装置操作口令	0～99	1	99
3	波特率	RS485波特率设置	0～65535	1	注1
4	开关延时	开入遥信确认时间	5～999ms	1ms	10ms
5	遥跳保持时间	5～999ms	1ms	100ms
6	遥合保持时间	5～999ms	1ms	120ms
7	变压器参数	变压器接线类型	0～2	1	注2
8	变压器容量	1～500.00MVA	0.01M
9	变压器高压侧一次电压	1～220.00kV	0.01kV	注3
	变压器高压侧TA变比	1～9999	1
	变压器低压侧一次电压	1～130.00kV	0.01kV
10	变压器低压侧TA变比	1～9999	1
