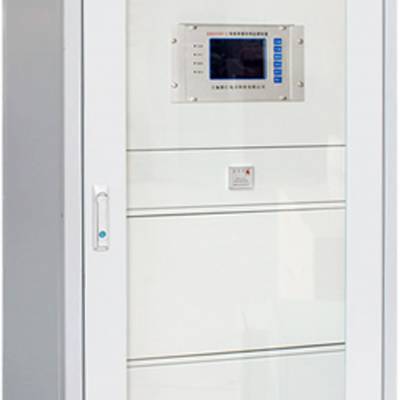

电能质量在线监测屏

电能质量在线监测屏概述:

电能质量监测屏适用于变电站、风电场、光伏电站等大型厂矿企业的供电系统。解决了电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。屏柜主要由：电能质量在线监测装置BSR7500、电能质量分析仪及相应开关元件组成。

电能质量在线监测屏主要功能:

■电能质量在线监测装置BSR7500：可全天候不间断监测电网的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、功率因数、相移功率因数、有效值、正负序等电能质量数据。

     对电能质量在线监测装置的监测数据进行分析，可反映公用电网供到用户受电端的交流电能质量，各种用电设备在不同运行状态下对公用电网电能质量的影响。对电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。监测分析电力系统中动态参数，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电安全，避免因电能质量问题带来引起的重大事故。

电能质量在线监测屏主要特点:

■采用DSP+ARM+CPLD内核，处理速度快，软件功能丰富。
■RS232和RS485通信接口（MODBUS规约）。
■配置灵活，最多可测量8路×3相电压信号，8路×3相电流信号。
■内置512M内存，每通道可以连续存储4个月的历史数据。
■采用中文界面，简洁的按键操作，用户使用方便。
