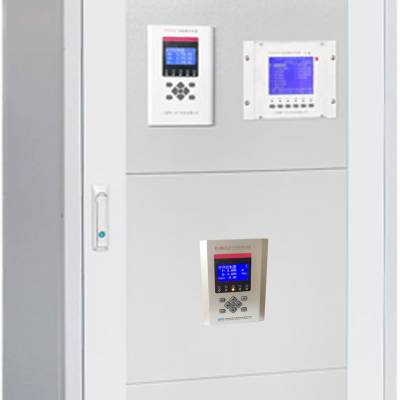

安全稳定控制屏

安全稳定控制屏概述:

安全稳定控制系统主要用于中、小型分布式发电并网电源的监测、控制。为了避免分布式电源的故障影响到电网，可快速可靠的跳开并网开关，将故障电源与电网分离开，避免对电网造成不必要的冲击。该屏柜主要由：电能质量在线监测装置BSR7500、故障解列装置BSR9566、频率电压紧急控制装置BSR9567、防逆流保护装置（BSR9568)、防孤岛保护装置BSR810F以及相应开关元件组成。安全稳定控制屏根据应用场景的不同选用相应功能的装置做定制化配置。

安全稳定控制屏主要功能:

■电能质量在线监测装置BSR7500：可全天候不间断监测电网的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、功率因数、相移功率因数、有效值、正负序等电能质量数据。

     对电能质量在线监测装置的监测数据进行分析，可反映公用电网供到用户受电端的交流电能质量，各种用电设备在不同运行状态下对公用电网电能质量的影响。对电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。监测分析电力系统中动态参数，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电安全，避免因电能质量问题带来引起的重大事故。

■故障解列装置BSR9566：主要作用是监测发电并网点的电压电流，当出现故障时，装置及时的进行逻辑判断，准确的做出反应动作。

主要保护功能如下：

        零序过压解列Ⅰ段           低周解列Ⅱ段

        零序过压解列Ⅱ段           低周解列电流闭锁

        低压解列Ⅰ段               母线过压解列Ⅰ段

        低压解列Ⅱ段               母线过压解列Ⅱ段

        低流开放低压解列           高周解列Ⅰ段

        过流开放低压解列           高周解列Ⅱ段

        低压解列PT闭锁             高周解列电流闭锁

        低周解列Ⅰ段               PT断线

频率电压紧急控制装置BSR9567：用于电网频率电压异常需要紧急控制的场合，如低频低压减载或高频切机等。还可作为一个终端执行装置，执行远方跳闸命令或区域稳定控制系统送来的切负荷、切机命令。该装置结构紧凑，采用模块化设计、通用性强，可以适用于电网电压频率紧急控制、系统解列、切机切负荷等场合。该装置同时测量同一系统两段母线电压，低频与低压减载各设5轮，每轮对应一个开出，共12个开出。

主要特点

1、低频减载与低压减载分别设置了4个基本轮和1个特殊轮，装置的12组跳闸出 口可通过软件灵活地设定到相应的轮次。

2、装置采用整体面板、全封闭机箱，装置采用双CPU结构，强弱电严格分离，舍弃传 统的背板配线方式；同时在软件设计上采取了***抗干扰措施。因此装置具有很强的抗干扰和抗电磁辐射的能力。

3、完善的事件记录报文处理，可保存***128次动作报告，24次故障录波报告。

4、友好的人机界面、汉字显示、中文报告打印。

5、灵活的通信方式，配置有RS-485通信接口(可选双绞线、光纤引出)或以太网接口。

6、对厂站监控系统通信支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通 信规约。

7、模块化结构，硬件、软件扩充灵活。

主要功能

★减载功能

当地4轮低频低压减载的判别及出口；具有滑差加速、滑差闭锁功能。

★切机功能

当地1轮高频切机

★远方功能

具有通信接口或远方跳闸接点输入，可执行远方跳闸命令或减载命令

★测量功能

可同时测量两段母线或两条联络线的电压、电流、功率、频率、功率方向等，作为判别的依据；测量16条低压线路的功率，作为减载量的依据

★选线功能

需要切机切负荷时，根据整定值依负荷大小及其重要性实时选线切除。

★多种出口配置

不同规模的厂站可选择最合适的装置。根据可自由整定的出口路数多少，该装置又分C型（可达30路）、A型(16路)和L型（5路），可在不同规模的厂站使用。

防逆流保护装置（BSR9568)：在电力系统中，一般都是由配电变压器向电网内各负载送电，称为正向电流。安装光伏电站后，当光伏系统功率大于本地负载的功率时，消纳不完的电力要送入电网，由于电流方向和常规的相反，即称为“逆流”。正常光伏发电系统是将光伏组件直流电转变成交流电并入电网，带防逆流的光伏系统是光伏发的电仅供给就地负载使用，防止光伏系统发出的电送入电网。

防逆流保护装置又称为逆功率保护装置，主要针对低压配电网侧的光伏并网发电系统，一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要配置1套防逆流保护装置。通过实时监测配电变压器低压出口侧的电压、电流信号来调节光伏发电系统的发电功率，从而达到光伏并网系统的防逆流功能。

防逆流保护装置的特点

●避免电网的故障而引起光伏电站的不正常运行，对电站造成冲击。

●在发生孤岛现象时,可以快速切除并网点，使本站与电网侧迅速脱离，从而***整个电站和相关维护人员的生命安全。

●通讯规约：IEC60870-5-103通讯规约，MODBUS规约。

●装置的插件上包括CPU 插件、AC交流采样插件、DIDO插件和对话HMI插件。

●可集中组屏也可地分散安装在高压开关柜上，各间隔功能独立，各防孤岛装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

●友好的界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。

●过电压跳闸 (可选择投退)。

 防孤岛保护装置：主要适用于35kV、10 kV、380V电压等级的分布式发电，其功能设定依据国家发布的分布式电源并网相关标准规范，集成分布式电源并网所需的开关设备、保护、测控、通信等功能，满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。装置实现了分布式电源并网点处所需设备的集成化、简约化，实现分布式电源接入配电网的即插即用。

主要功能：

两段式定时限电流方向保护

过负荷保护

剩余电流保护

过电压保护

低电压保护

自动有压合闸

被动孤岛检测

逆功率保护

系统失电

外部联跳

断路器报警保护

TV异常判别

控制回路异常告警

跳位异常告警
